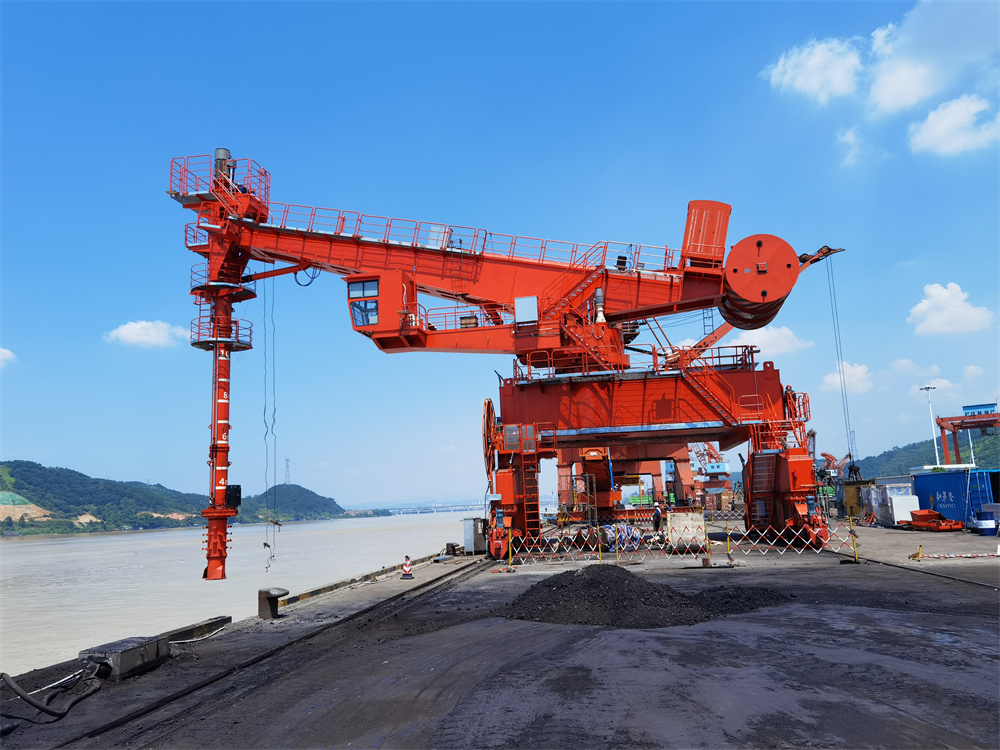

螺旋式卸船機屬于連續卸船機，由以下部分所組成：沿順岸軌道移動的門架及行走小車；支承在門架上并繞中心旋轉的平臺；由變幅油缸驅動可上下俯仰的水平伸臂及固定其上的水平螺旋輸送機；由擺動油缸驅動可繞水平伸臂端部前后擺動的豎直臂及固接其上的垂直螺旋輸送機；安裝在垂直螺旋下端的松料螺旋及取料裝置；位于門架上旋轉塔架下方的水平螺旋輸送機；碼頭后方帶式輸送機等。

該機主要由金屬結構、輸送系統、輔助工作機構、操作控制系統等部分組成。金屬結構包括門架及支承圓筒、圓筒上轉臺、水平支承臂、垂直支承臂等。門架采用箱形結構，門架支腿常采用一剛一柔支腿，以避免由于門架變形所產生的車輪啃軌現象。回轉支承裝置采用滾動軸承式回轉支承，水平臂與垂直臂可采用管形結構或箱形結構。對水平輸送距離較長的水平臂應加副桁架以增強其剛性。水平臂的尾端裝有活對重以平衡垂直臂及垂直螺旋輸送機的自重力。螺旋卸船機的輸送系統由垂直臂螺旋輸送機、相對旋轉式取料裝置、水平臂螺旋輸送機以及門架螺旋輸送機所組成。碼頭后方一般采用帶式輸送機系統。卸船機的輔助工作機構包括卸船機的行走機構，回轉部分的回轉機構，水平臂與其上水平臂螺旋輸送機的俯仰液壓缸，垂直臂與其上的垂直臂螺旋輸送機以及取料裝置的擺動液壓缸。
